파이썬 영상 처리 (OpenCV)

1. OpenCV 소개

OpenCV (Open source Computer Vision)는 실시간 컴퓨터 비젼을 처리하는 목적으로 만들어진 라이브러리로서, 인텔에 의해 처음 만들어져서 현재는 Itseez (2016년 인텔에 편입)에 의해 지원되고 있다. OpenCV는 크로스 플랫폼 라이브러리로서 윈도우즈, 리눅스, Max 등에서 무료로 사용할 수 있다. OpenCV는 기본적으로 C++로 쓰여져 있는데, 이 라이브러리는 C/C++, Python, Java, C#, Ruby 등 여러 언어에서 사용할 수 있다. OpenCV는 이미지, 영상처리, Object Detection, Motion Detecton 등 매우 다양한 기능들을 제공하고 있는데, 여기서는 기초적인 기능들을 일부 소개한다.

파이썬에서 OpenCV는 pip을 통해 아래와 같이 설치할 수 있다.

    pip install opencv-python

2. 이미지 파일 읽고 쓰기

OpenCV에서 이미지를 읽기 위해서는 imread() 함수를 사용하고, 이미지를 저장하기 위해서는 imwrite() 함수를 사용한다. 또한, 이미지를 화면에 표시하기 위해서는 imshow() 함수를 사용하는데, 이 함수를 사용하면 OpenCV가 새 윈도우 창을 만들고 해당 이미지를 보여준다. 아래 예제는 한 이미지 파일을 읽어 들여 이를 화면에 출력한 후, 다른 파일명으로 이미지를 저장하는 코드이다.


import cv2

# 이미지 읽기
img = cv2.imread('test.jpg', 1)

# 이미지 화면에 표시
cv2.imshow('Test Image', img)
cv2.waitKey(0)
# 이미지 윈도우 삭제
cv2.destroyAllWindows()

# 이미지 다른 파일로 저장
cv2.imwrite('test2.png', img)

3. 카메라 영상 처리

OpenCV에서 카메라(웹캠)로부터 영상을 전달받아 처리하기 위해서는 VideoCapture 클래스를 사용한다. VideoCapture 클래스의 인스턴스를 생성할 때, 컴퓨터에 카메라가 여러 개 있을 수 있으므로, 어떤 카메라를 사용할 지를 카메라 아이디로 전달하는데, 일반적으로 0 을 쓰면 첫번째 카메라(디폴트 카메라)를 사용하게 된다. 만약 두번째 카메라를 사용하려면 1을, 세번째 카메라를 사용하려면 2를 사용한다.

VideoCapture 클래스 인스턴스를 생성한 후, VideoCapture 클래스의 read() 메서드를 호출하여 카메라 이미지(프레임)을 가져올 수 있다. read() 메서드는 2개의 값을 리턴하는데, 첫번째는 프레임을 성공적으로 읽었는지를 표시하고, 두번째는 프레임 자체를 리턴한다. 프레임을 화면에 출력하기 위해서는 cv2.imshow() 함수를 사용하면 되는데, 이 함수의 첫번째 파라미터로 윈도우 창제목을 적고, 두번째 파라미터에 카메라에서 전달받을 프레임을 넣으면 된다. VideoCapture 클래스의 isOpened() 메서드는 카메라 영상 캡쳐가 초기화되었는지 여부를 리턴하며, 카메라 사용을 종료하기 위해서는 release() 메서드를 사용하면 된다.

import cv2

cap = cv2.VideoCapture(0)   # 0: default camera
#cap = cv2.VideoCapture("test.mp4") #동영상 파일에서 읽기

while cap.isOpened():
    # 카메라 프레임 읽기
    success, frame = cap.read()
    if success:
        # 프레임 출력
        cv2.imshow('Camera Window', frame)

        # ESC를 누르면 종료
        key = cv2.waitKey(1) & 0xFF
        if (key == 27):
            break

cap.release()
cv2.destroyAllWindows()

만약 카메라가 아니라 동영상 파일에서 영상 데이타를 가져오기 위해서는 VideoCapture 인스턴스를 생성할 때 카메라 Device Id 대신 동영상 파일명을 지정하면 된다. 예를 들어, cap = cv2.VideoCapture("test.mp4") 와 같이 사용한다.

4. 카메라 영상 저장하기

OpenCV에서 카메라(웹캠)로부터 전달받은 영상을 저장하기 위해서는 VideoWriter 클래스를 사용한다. VideoWriter 클래스의 인스턴스를 생성할 때, 영상 저장과 관련된 몇 개의 파라미터를 전달해야 하는데, 첫번째로 영상을 저장할 파일명을 지정하고, 두번째로 영상을 어떤 포맷을 저장할 지를 표시하는 fourcc ID를 지정한다. fourcc는 four character code의 약자로서, 비디오 코덱(Codec)을 지정하는 4 바이트 코드이다. 아래 예제에서는 fourcc로 XVID MPEG-4 코덱을 표시하는 "XVID"을 사용하였다. 다음으로, VideoWriter() 의 세번째 파라미터로 프레임수를 지정하고, 네번째 파라미터로 영상 크기 즉 프레임의 너비와 높이를 튜플로 지정한다. 영상 크기는 VideoCapture 클래스의 get() 메서드를 사용하여 프레임 너비와 높이를 가져올 수 있다.

실제 프레임 저장은 VideoWriter 클래스의 write() 메서드를 사용하며, 저장이 모두 끝나면 release() 메서드를 호출하여 파일을 닫아 준다.

import cv2

cap = cv2.VideoCapture(0);

width = cap.get(cv2.CAP_PROP_FRAME_WIDTH)
height = cap.get(cv2.CAP_PROP_FRAME_HEIGHT)
print("size: {0} x {1}".format(width, height))

# 영상 저장을 위한 VideoWriter 인스턴스 생성
fourcc = cv2.VideoWriter_fourcc(*'XVID')
writer = cv2.VideoWriter('test.avi', fourcc, 24, (int(width), int(height)))

while cap.isOpened():
    success, frame = cap.read()
    if success:
        writer.write(frame)  # 프레임 저장
        cv2.imshow('Video Window', frame)

        # q 를 누르면 종료
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
    else:
        break

cap.release()
writer.release()  # 저장 종료
cv2.destroyAllWindows()

5. OpenCV와 Matplotlib 활용

Matplotlib는 파이썬에서 데이타를 차트나 플롯(Plot)으로 그려주는 2D 라이브러리 패키지인데, 여기서는 OpenCV에서 읽어들인 이미지를 Matplotlib 에서 보여주는 기능에 대해 알아본다. OpenCV에서 img = cv2.imread()를 통해 이미지를 읽어 들인 후, 이어 Matplotlib의 pyplot.imshow(img)로 호출하면 이미지를 pyplot으로 그릴 준비를 하게 되고, pyplot.show() 를 호출하면 이미지를 화면에 출력하게 된다. 한가지 참고할 사항은 OpenCV 의 imread()는 BGR 포맷으로 이미지를 읽어들이고, pyplot은 RGB 포맷을 사용하므로 원래의 이미지 색을 표현하기 위해서는 cv2.cvtColor() 를 사용하여 BGR 포맷을 RGB 포맷으로 변환해 주는 작업이 필요하다.

import cv2
from matplotlib import pyplot as plt

img = cv2.imread('happyfish.jpg', 1)
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
plt.imshow(img)
plt.show()

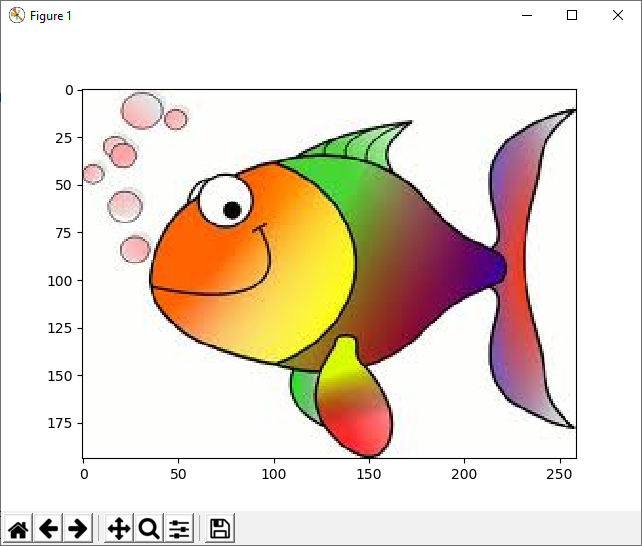

아래는 위 프로그램을 실행하여 matplotlib으로 이미지를 그린 결과이다. matplotlib에서 생성한 이 윈도우에서는 이미지를 파일로 저장하거나 이미지 좌표를 체크할 수도 있으며, 이미지를 확대 축소하는 등의 기능들을 사용할 수도 있다.
